El 19 de març passat, ACTECIR va organitzar el seu primer Brunch Tècnic a la fàbrica de Johson Controls Hitachi Air de Vacarrisses com a inici d’una sèrie de visites tècniques que es desenvoluparan al llarg de l’any.
La jornada va consistir en una primera part en què es van exposar aspectes tècnics de la bomba de calor i una segona part amb la visita guiada a les instal·lacions de la fàbrica per conèixer in situ els diferents processos de fabricació i línies de muntatge de les diferents unitats de HVAC que s’hi fabriquen.
President d’ACTECIR. Gaspar Martín. President electe d’ACTECIR. Sergi Asensio
Inicialment Vicente Cabestany , Ingeneering Project Manager EMEALANA de JCI-Hitachi, va donar la benvinguda als assistents a la jornada, va explicar que aquesta fàbrica està especialitzada en el Package Air Conditionig – PAC, especialment bombes de calor per a aerotèrmia i unitats VRF. “Des d’aquesta planta, que va ser inaugurada el 1993 i que ha quadruplicat la seva mida aquests 30 anys fabriquem per a tot Europa el producte Cooling & Heating, va afirmar Vicente.” Destaquen els equips VRF AIR 365 Max per a 2 i 3 tubs amb R410, les bombes de calor Triple C amb R32, les bombes de calor aire/aigua monobloc amb R32 i les bombes de calor compactes amb R290 que és la nova línia de fabricació. També fabriquem una petita gamma de xillers Air Cooler i Water Cooler. “Durant la visita podran apreciar el procés de fabricació i assemblatge de les diferents màquines així com els diversos controls d’estanqueïtat i posada en marxa de les unitats. Aquesta planta a més compto amb un departament d’innovació, ha conclòs Vicente”.
Tot seguit, el president d’ACTECIR Gaspar Martin va explicar als assistents les diverses activitats que desenvolupa l’Associació, va agrair a Sergi Asensio responsable de prescripció de Hitachi, per fer possible aquesta visita. Gaspar també destaco els vuit cursos que actualment ofereix ACTECIR especialment el de climatització que compleix el cinquè any, i l’acord recent signat amb UNE per a la venda de les normes amb un descompte del 20% per als socis.
Seguidament, Sergi Asensio , també president electe d’ACTECIR, va presentar els ponents del masterclass que es va impartir seguidament. Tots tres són enginyers que treballen en enginyeries de Barcelona sòcies d’ACI, molt relacionades amb projectes a gran escala. En aquesta ocasió van parlar sobre la producció de calor i fred amb bombes de calor diferenciant els dos grans sistemes, el sistema hidràulic i el sistema VRF amb refrigerant i les diferents alternatives en una instal·lació.
En primer lloc va prendre la paraula Xavi Martinez de bis, va fer una definició senzilla de la bomba de calor per seguidament classificar-les en compactes i partides. Les compactes poden ser Aire-Aigua, Aigua-Aigua o Aire –aire mentre que les partides són Aire-refrigerant i Aigua –refrigerant. Va fer èmfasi en el rendiment de les BdC, el SEER que ens dóna el rendiment estacional i el fem servir en refrigeració i l’SCOP que ens indica el rendiment estacional en calefacció, dos paràmetres a tenir en compte a l’hora de seleccionar una màquina.
Seguidament va prendre la paraula Guillermo Machado d’ARCbcn, Enginyeria i Innovació –WATTEGA, que va enfocar la xerrada sobre els sistemes hidràulics, la distribució de la calor per mitjà de l’aigua que ens permet cobrir distàncies molt grans amb potències elevades en un circuit tancat. Va detallar els diferents components del sistema hidràulic, producció per aigua, circuit de distribució obert o tancat a dos o quatre tubs i terminals.
Guillem va explicar les característiques de sistema aigua-aigua amb bomba de calor geotèrmica,
Així com els avantatges en cada cas de refredadors/BdC condensats per aigua o per aire.
Va comparar les característiques i aplicacions de sistema a dos tubs davant de 4 tubs, va presentar diversos esquemes d’instal·lació d’ambdós sistemes, així com el cabal d’aigua constant o variable per finalitzar.
Seguidament va intervenir Marc Edo enginyer de GP9 Consulting qui va parlar de sistemes amb refrigerant, després d’una pinzellada als sistemes tradicionals d’1 X 1 d’expansió directa o multi, l’aerotèrmia en 1×1 o mult siplit i 1 x 1 només ACS, perquè ja entra de ple en els sistemes VRF disseny i confort personalitzat. A continuació va explicar el sistema VRF amb recuperador de calor, cosa que permet diferenciar fred o calor segons les estances. Aquest sistema permet condensar per aire o per aigua en instal·lacions híbrides. Finalment el Marc va fer esment a la normativa Fgas i les limitacions que suposa l’ús de certs refrigerants segons el PCA dels mateixos. El que ens obliga a anar cap a refrigerants naturals com és el R290, que són inflamables, cosa que obliga a complir unes normes específiques en la instal·lació.
Tot seguit, tots els assistents van fer un interessant i complet recorregut per l’interior de la fàbrica, i van poder veure tots els detalls del procés productiu.

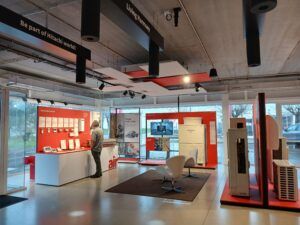

Per finalitzar la jornada, es va oferir un Finger Food a la sala showroom on estan instal·lades diverses màquines del portfolio de Hitachi, de manera que els assistents van poder constatar-ne el funcionament i interessar-se per les seves característiques.
